Kombinált ütés- és adatgyűjtők

Érzékenységi szint kiválasztási segédlet

• 250 Hz – 0–4,5 tonna közötti tömeg figyeléshez
  Kis, könnyű berendezésekhez, gyors rezgések érzékelésére
• 90 Hz – 4,5–23 tonna közötti tömeg figyeléshez
  Közepes súlyú gépekhez
• 40 Hz – 23–45 t tonna közötti tömeg figyeléshez
  Nagy, nehéz berendezésekhez, lassabb rezgések mérésére

Típus          Ütési tartomány          Szűrő Frekv. Hz           Extra szenzor

SL248-10-A         10g                             40Hz                      ---

SL248-30-A          30g                            90Hz                      ---

SL248-100-A       100g                          250Hz                    ---

SL248-10H-A       10g                            40Hz                     hő- és páratartalom

SL248-30H-A        30g                           90Hz                     hő- és páratartalom

SL248-100H-A     100g                         250Hz                   hő- és páratartalom

SL298-A --- gyorsulás (rázkódás, ütés), hőmérséklet (belső) mérése

SL298-H-A --- gyorsulás + környezeti páratartalom és hőmérséklet (külső szenzorral) mérése

SL298GPS-A --- gyorsulás + helymeghatározás (GPS koordináták, időbélyegzés).

SL298TR-A --- gyorsulás + szöghelyzet, dőlés, billenés (statikus és dinamikus szög) mérése

SL298GPS-TR-A --- gyorsulás + helymeghatározás + dőlés/billenés mérése

SL298GPS-H-A --- gyorsulás + helymeghatározás + környezeti páratartalom és hőmérséklet mérése

SL298TR-H-A --- gyorsulás + dőlés/billenés + környezeti páratartalom és hőmérséklet mérése

SL298GPS-TR-H-A --- gyorsulás + helymeghatározás (GPS) + dőlés/billenés (Tilt & Roll) + környezeti páratartalom és hőmérséklet (külső szenzor) mérése

A nevekben szereplő rövidítések jelentése:

• A = Alap egység (általában a kalibrációs tanúsítvány jár hozzá)

• H = Humidity & Temperature (külső páratartalom és hőmérséklet szenzor)

• GPS = GPS modul (helymeghatározás)

• TR = Tilt & Roll (dőlés és gurulás/billenés mérésére szolgáló modul)

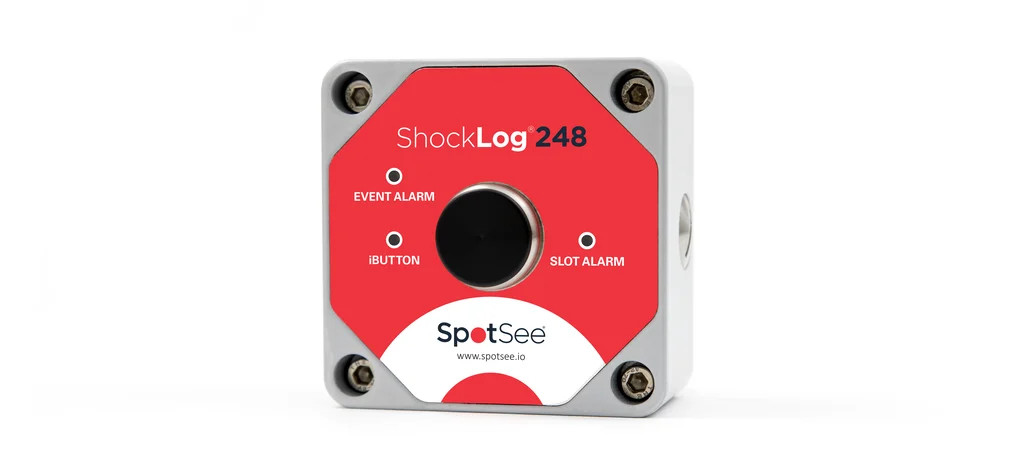

A ShockLog® 248 folymatosan figyeli és eseményalapon rögzíti a bármilyen típusú szerkezet vagy berendezés által tapasztalt hatásokat és környezeti feltételeket, legyen szó üzemeltetésről, szállításról vagy tárolásról.

Az adatgyűjtő a következő értékeket rméri és rögzíti:

Mechanikai behatások

• Ütés
• Dőlés
• Rázkódás

Hőmérséklet

• Tartomány: -40°C → +85°C
• Pontosság: ±2°C
• Felbontás: 0.1°C

Páratartalom

• Tartomány: 0–100% RH
• Pontosság: ±3% RH
• Felbontás: 0.1%

Harmatpont

• Tartomány: -40°C → +85°C
• Pontosság: ±2°C
• Felbontás: 0.1°C

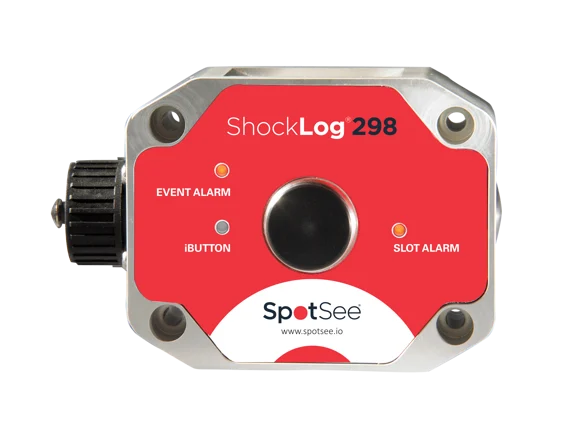

A ShockLog® 298 folymatosan figyeli és eseményalapon rögzíti a bármilyen típusú szerkezet vagy berendezés által tapasztalt hatásokat és környezeti feltételeket, legyen szó üzemeltetésről, szállításról vagy tárolásról.

A határértékek átlépése esetén, az eszköz valós idejű jelentést küd, mely lehetővé teszi a megfelelő idejű és módozatú beavatkozást. A ShockLog Cellular GL riasztásokat küld az elfogadhatatlan körülményekről, és jelenti a riasztási állapotokat a SpotSee Cloudnak .

A ShockLog 298 adatrögzítő, a ShockLog Cellular GL modullal kombinálva értesítéseket és helymeghatározási adatokat biztosít a riasztási küszöbértékek túllépése esetén, valamint összefoglaló információkat nyújt.

⚙️ Hogyan működik gyakorlatban?

1. Beállítás

• A felhasználó előre beállítja:
• érzékenységi tartományt (pl. ±1G–±200G)
• riasztási küszöböket
• frekvenciaszűrést (pl. 10–250 Hz)

2. Mérés

• A készülék "alszik", majd egy bizonyos küszöb felett aktiválódik (pl. ütésnél).
• Rögzíti:
• az ütés nagyságát
• irányát
• időtartamát
• teljes ütésgörbét (részletes jelalak)

3. Adatrögzítés

• Max. kb. 870 eseményt képes részletesen tárolni
• Emellett összesített útprofilokat is készít (pl. időszakos csúcsértékek)

4. Riasztás

• Ha a mért érték túllépi a határértéket:
• LED jelzés
• opcionálisan valós idejű értesítés (ShockLog Cellular GL-modullal kiegészített verziónál)

5. Adatkiolvasás

• USB, iButton vagy vezeték nélküli kapcsolat
• Szoftverrel elemezhető (Excel, Matlab export)
