A hőmérséklet- és páratartalom adatloggerek használata

Aktiválástól a riport kiolvasásáig

Nagyobb és komplexebb szállítási útvonalakon nem tudjuk sem mi, sem a fuvarozó cég garantálni azon - elősőrban hőmérsékleti körülményeket, - melyek negatívan befolyásolhatják termékeinre. Élőállatok, fagyasztott vagy hűtött termékek esetén a szállítási konfortzónából való kilépés, szinte minden esetben jelentős anyagi kárt okozhat az exportáló cégnek.

Ma már nem elég azt mondani, hogy "a termék végig megfelelő hőmérsékleten volt". Egyre gyakrabban szükség van bizonyítható, időbélyeggel ellátott hőmérsékleti dokumentációra is.

A adatloggerek, azaz a folymatos és valós idejű adatrögzítők pontosan erre készült.

A legelterjedtebb és legnagyobb számban használt loggerek a következő fuknciókkal vannak ellátva:

• a hőmérséklet mérés -30°C → +70°C

• a páratartalmat 0-100%

• az időbélyegeket készítenek

• valamint riasztást képes jelezni előre beállított határértékek túllépése esetén.

A mérés végén USB-n keresztül automatikusan PDF és csv. riportot generál, külön szoftver telepítése nélkül. Bármely USB portal rendelkező operációs rendszerben az eszköz csatlakoztatását követően azonnal láthatóvá cválnak a dokumentumok, melyek így azonnal rögzíthetőek és küldhetőek.

Mire használható?

A THSULCD logger különösen hasznos:

• hűtött élelmiszerek szállításánál

• fagyasztott termékek exportjánál

• gyógyszerlogisztikában

• raktári környezet monitorozására

• élőállat és naposcsibe szállításnál

• audit és reklamációkezelés támogatására

A készülék főbb funkciói

A készülék két paramétert rögzít:

Hőmérsékletet -30°C → +70°C

Páratartalom 0 és 100 (%RH)

Ez különösen hasznos:

• kondenzáció vizsgálatánál

• élőállat szállításnál

• gyógyszerlogisztikában

• hosszabb tengeri vagy légi szállításnál

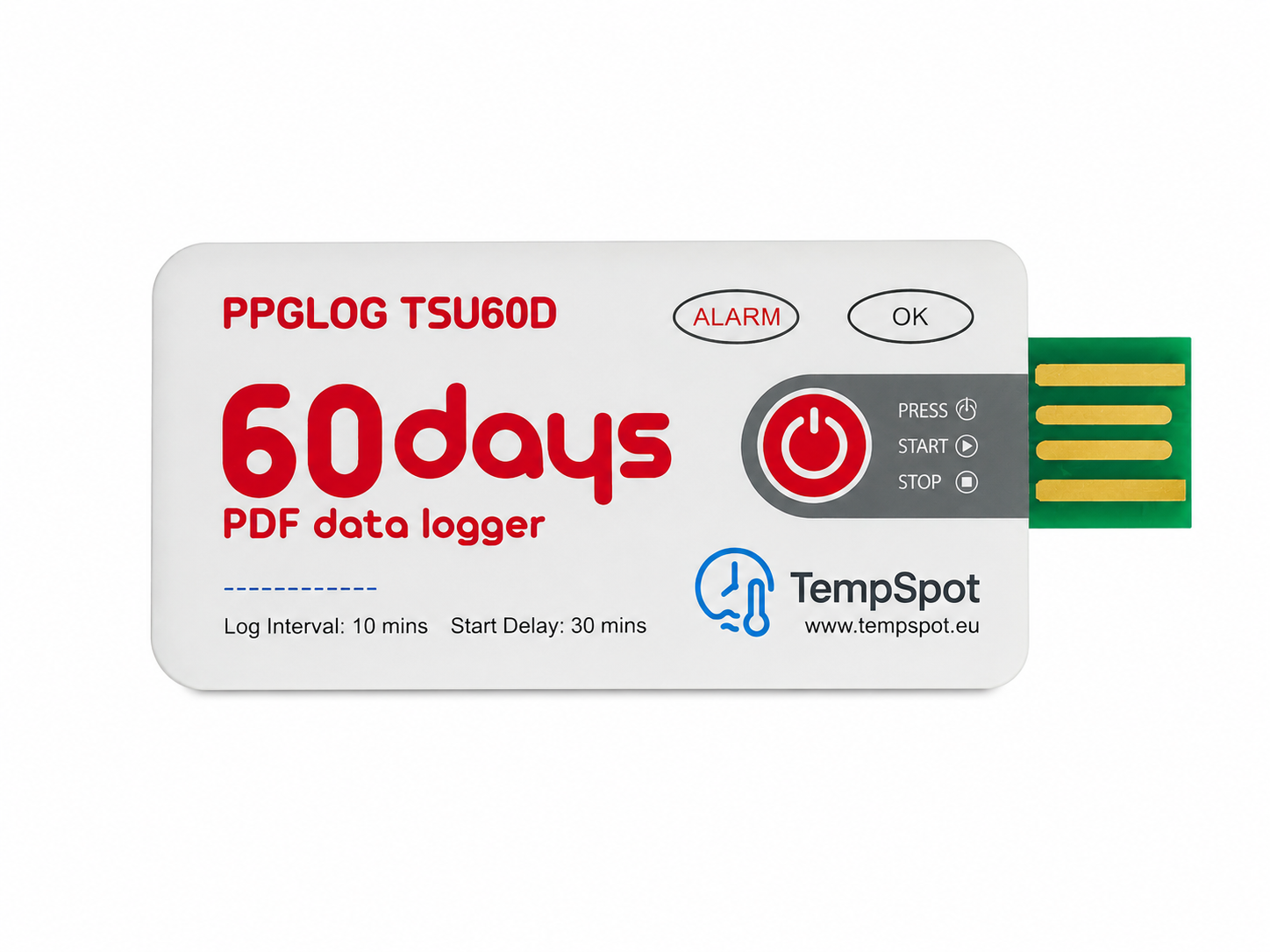

A logger aktiválása

1. A készülék bekapcsolása

A logger aktiválásához:

1. Nyomja meg a START gombot

2. Tartsa nyomva kb. 3 másodpercig

3. A kijelzőn megjelenik egy ✔ jel vagy a WAIT felirat

Ez azt jelenti, hogy az eszköz elfogadta az indítást.

2. Mit jelent a WAIT felirat?

A WAIT nem hiba. A logger gyárilag késleltetett indításra van konfigurálva.

• Késleltetés: 30 perc

• Mérési periodicitás: 10 perc

Ez azt jelenti, hogy:

• az aktiválás után a logger még várakozik

• csak a késleltetés letelte után kezdi el a tényleges adatgyűjtést

Miért hasznos ez?

A késleltetett indítás lehetővé teszi, hogy:

• a loggert nyugodtan elhelyezzük a raklapban

• a rakodás ne jelenjen meg téves hőmérsékleti eseményként

• a mérés ténylegesen a szállítás kezdetén induljon

A kijelző működése

A készülék energiatakarékos üzemmódban működik.

Ezért:

• a kijelző időnként elsötétülhet

• a logger ettől még tovább mér és rögzít

A kijelző rövid gombnyomással újra felébreszthető.

A kijelzőn  a zöld színű gombbal tudjuk lékedni az értékek között, úgy mint

• aktuális hőmérséklet,

• aktuális páratartalom

• loggolások száma (db)

• riasztások száma (db)

• max. mért hőmérséklet

• min. mért hőmérséklet

• max. mért páratartalom

• min. mért páratartalom

A logger elhelyezése szállítás során

Hová érdemes tenni?

A logger elhelyezése kritikus.

Javasolt helyek:

• raklap közepe

• kartondobozok közé

• termékek közvetlen közelébe

• a várható legkritikusabb pontokra

Nem javasolt:

• közvetlen ventilátor elé

• hűtőegység mellé

• közvetlen napsütésbe

• ajtó közelébe

Az adatrögzítő a saját burkolati hőmérsékletét méri, így akkor tud megfelelő értékeket rögzíteni ha a mérni kívánt tárgyra közvetlenül helyezzük fel. Amennyiben hőszegetelt szállítórekesz használunk, a mért értékek kb. 20-40 perc múlva fogják a valóságot tükröz, mikor a logger burkolati hőmérséklete és az azt körülvevő levegő hőmérsékletének különbsége kiegyenlítődik. Ezt gyorsíthatjuk azzal, hogy akvtiválást megelőzően már azon a hőmérsékleten tároljuk a loggert, melyben a mérést végezni fogja.

Mintavételezési intervallum

A logger meghatározott időközönként rögzíti az adatokat.

A tesztelt konfiguráció:

• 10 percenként 1 mérés

Ez hosszú időtartamú monitorozást tesz lehetővé.

Mennyi ideig tud mérni?

A készülék kb. 32.000 mérési pont tárolására képes.

Példák:

Intervallum Várható mérési idő
1 perc kb. 22 nap
2 perc kb. 44 nap
5 perc kb. 111 nap
10 perc kb. 222 nap

Milyen intervallum ajánlott?

Fagyasztott termékek

Általában:

• 5–10 perc

Légi szállítás és naposcsibe

Javasolt:

• 1–2 perc

Mivel a rakodási események és hőmérsékleti csúcsok percek alatt kialakulhatnak.

Riasztási funkciók

A THSULCD képes:

• túl magas hőmérséklet

• túl alacsony hőmérséklet

• túl magas páratartalom

• túl alacsony páratartalom

jelzésére.

A tesztelt eszközön az alábbi alarm értékek voltak beállítva:

Hőmérséklet

• 2°C alatt

• 8°C felett

Páratartalom

• 40% RH alatt

• 80% RH felett

A riasztások a PDF riportban is megjelennek.

A mérés leállítása

A mérés lezárásához:

1. Nyomja meg a STOP gombot

2. Tartsa nyomva kb. 3 másodpercig

3. A logger lezárja a mérést

Ezután a riport kiolvasható.

A riport kiolvasása

1. Csatlakoztassa USB-n keresztül

A logger pendrive-ként jelenik meg.

2. Nyissa meg a PDF fájlt

A riport automatikusan generálódik.

Nincs szükség külön szoftverre.

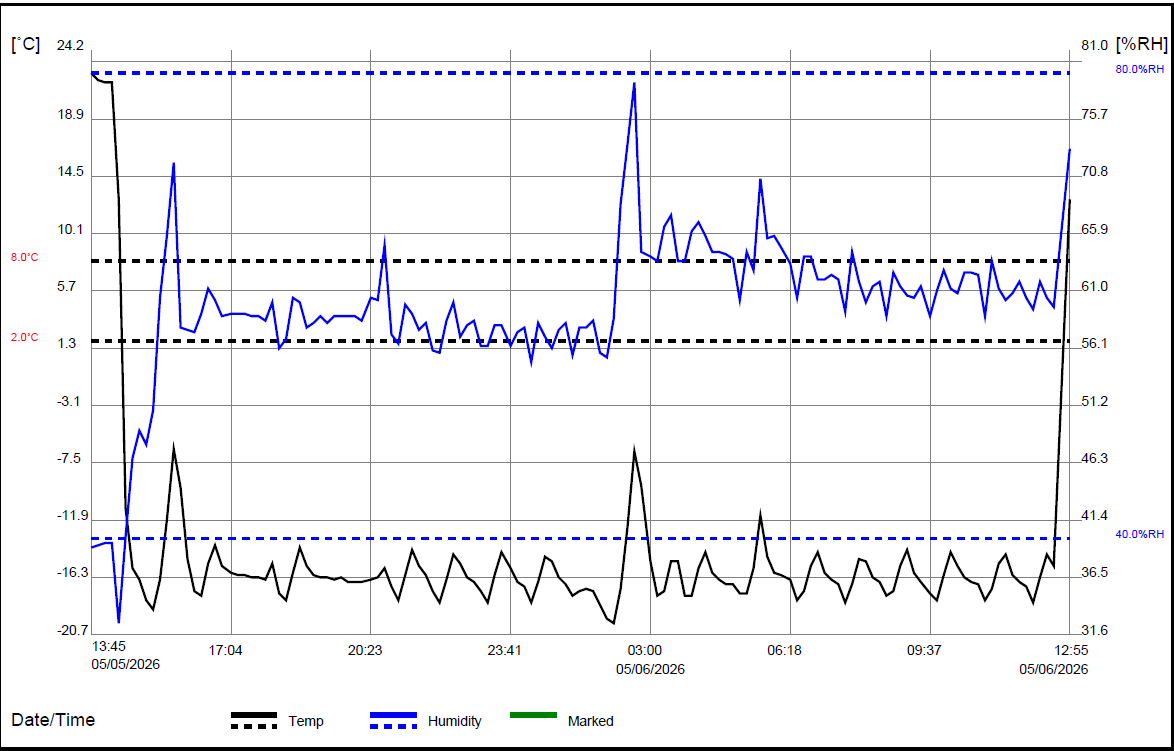

Mit tartalmaz a riport?

A PDF-ben megtalálható:

• teljes hőmérsékleti görbe

• páratartalom görbe

• minimum érték

• maximum érték

• átlagérték

• időbélyegek

• alarm események

• mérési időtartam

• mérési pontok száma

Mit jelent az alarm a riportban?

Példa:

• "Below 2°C"

• "Over 8°C"

Ez azt jelenti, hogy a hőmérséklet túllépte az előre beállított határértéket.

A riport azt is megmutatja:

• mikor történt

• mennyi ideig tartott

• hányszor fordult elő

Ez különösen fontos reklamációkezelésnél.

Mire használható a PDF riport?

Export dokumentáció

Bizonyítja a megfelelő szállítási körülményeket.

Audit

Retail láncok és partnerek számára dokumentációként használható.

Reklamációkezelés

Visszakövethető:

• mikor történt eltérés

• milyen mértékű volt

• mennyi ideig tartott

Gyakorlati tanácsok

Aktiválás után mindig jegyezze fel:

• az indítás időpontját

• a logger azonosítóját a loggeren találja, mely azonosító megjelenik a riportok jobb felő sarkában is

• a shipment adatait

Ne tegye közvetlenül hűtőventilátor elé

Ez torzíthatja a mérést.

A logger nem azonnal reagál

A szenzor és a készülékház hőtehetetlensége miatt:

• a hőmérséklet fokozatosan változik

• ez normális viselkedés

Hideg környezetben a kijelző halványodhat

A logger ettől még tovább működik és rögzít.

Összefoglalás

A HSULCD egy egyszerűen használható, ugyanakkor professzionális hőmérséklet- és páratartalom adatlogger.

Legnagyobb előnyei:

• automatikus PDF riport

• hőmérséklet + páratartalom mérés

• alarm funkciók

• hosszú mérési idő

• egyszerű USB-s kiolvasás

• export és audit kompatibilitás

A készülék kiváló választás:

• hűtött és fagyasztott logisztikához

• export szállításokhoz

• gyógyszerlogisztikához

• élőállat és naposcsibe szállításhoz

• reklamációk dokumentálásához

Tipp

A legjobb eredmény érdekében mindig az adott szállítási típushoz optimalizált:

• mintavételezési intervallumot

• alarm határértékeket

• start delay beállítást

kérjen a gyártótól.
